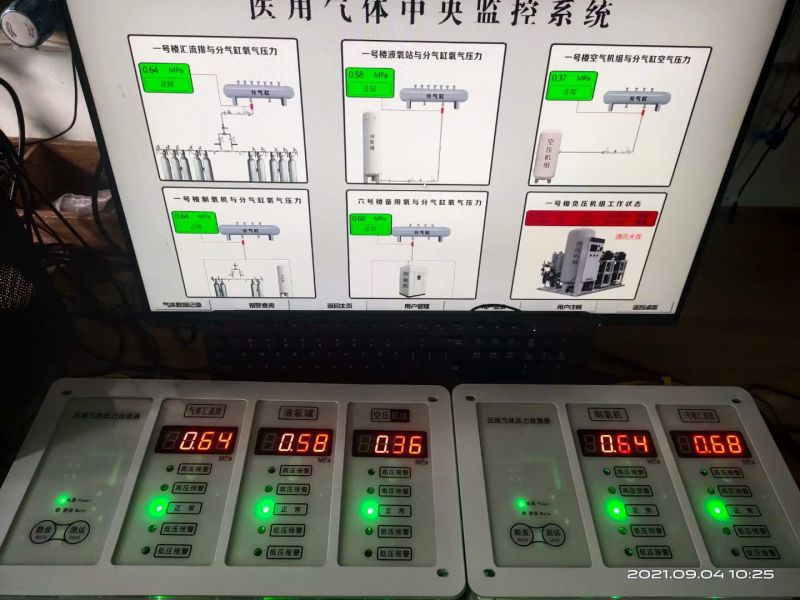

医用气体中央监控系统详细说明

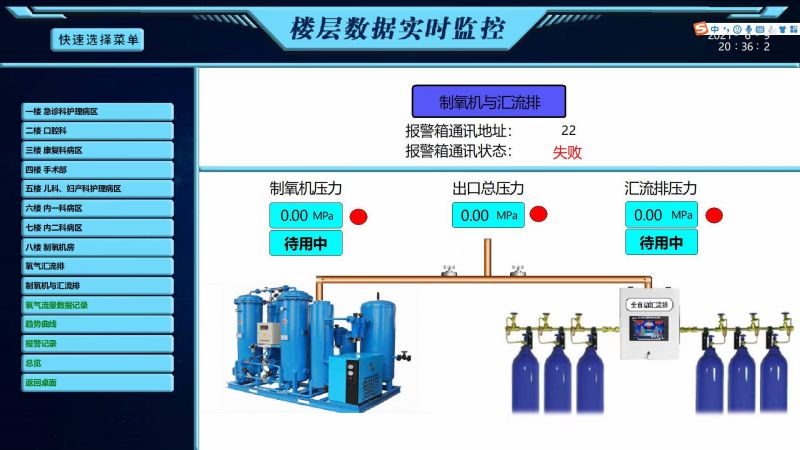

医用气体远程监控平台适用各类型气体流量计、医用气体压力报警器，以及市面上主流的空压机房、真空泵房和液氧站等，通过基于MODBUS协议的RS485网络或RJ45以太网接入前端管理系统IIMS（通用仪表管理系统），实现各类供气设备运行状态、气体流量、管道压力等的在线监控报警、记录、结算及分析。实现对全院医用气体设备状态及使用数据的实时监控。同时IIMS可支持接入云平台，通过设备共享，实现数据的手机APP端（安卓）同步监控、报警及结算等功能。

（一）监控范围及点位数：

（二）网络氧气流量计：

采用MEMS技术气体流量传感器，具有高精度、高灵敏度和微量计量等优点，可以对环境温度和管道压力进行全面自动补偿，具有氧气瞬时流量和累计流量监测及数据记录功能，支持标准MOBUS RTU信号输出，用于联网监测。

每个区域设计一套，技术参数如下：

1、使用环境条件：环境温度0℃～+40℃、相对湿度15％～80％、大气压强（86～106）kPa；

2、公称压力：0.4MPa；

3、工作压力：气体质量流量仪的工作压力范围为0～0.4MPa；

4、流量范围：最大可到200L/min)；

5、供电电源：220V交流电源供电；

6、电子显示瞬时流量最小读数为1L/min，LED3位（999L/min）；电子显示累积流量最小读数为0.01m3（10L），LED7位（99999.99m3），均采用十进制。

（三）机房、区域压力报警器：

    每个气体机房出口及每个病区一套，位置设在气体机房明显位置、值班室及护士站附近适当位置。

1、独立运行数据显示；

2、可输出标准MODBUS RTU信号数据，用于联网软件集中监测标准医用报警声音；

3、声响报警无条件启动，1m处的声压级不应低于55dB(A)，有暂停、静音、延时恢复功能；

4、视觉报警可在距离4m，视觉小于30°和100Lx的照度下清楚辨别；

5、报警装置具有报警指示故障测试及断电恢复自启动功能；

6、医用气体供气源压力超出允许压力上限和额定压力欠压15%时，启动超压、欠压报警。医用真空汇压力低于48kPa时，启动欠压报警；

7、医疗空气空气供应源应设置一氧化碳浓度报警，当一氧化碳浓度超标时启动报警；

8、医用空气供应源应设置露点报警，当医疗空气常压露点达到-20度，器械空气常压露点超过-30度，启动报警。
