养老院医用气体空气系统
时间:2022-12-12    发布人:admin    点击数:34

医用压缩空气系统

一.管道连接工艺要求:

304无缝不锈钢管和阀门.设备.采用终端连接YC连接系列球形接头;确保整个密封管网系统。

成型304优质不锈钢弯头.三通等管件,有效避免了管件出现缺陷的可能性。

小直径规格的管道连接工艺,采用加套焊接。


二.管道系统设备及主要材料要求

304无缝不锈钢管用于压缩空气系统;304无缝不锈钢管缝不锈钢管YC系列球类型接头连接,整个气体系统无非金属密封材料。

压缩空气管道系统主要技术参数:

1.主管道压力0.6Mpa-0.8Mpa

2.分管道.终端压力0.5MPa(0.40~0.50Mpa可调)

3.空气终端流量≥10L/min


4.每小时系统泄漏率≤0.5%

管道接地电阻1000Ω

压缩空气系统管道采用304无缝不锈钢管,管道系统的耐压试验压力为管道各段最高工人1.25倍的压力。压缩空气系统管道规格的选择必须满足以下要求:

ICU病房.同时使用负压病房终端≥100%;

终端流量≤10L/min;

确保使用医疗器械的终端压力为0.5MPa(0.45~0.55Mpa可调)在作用流量.在流速条件下,最远的管道压力损失≤10%。


选择压缩空气主管:Φ20×2无缝不锈钢管;

选择压缩空气走廊管:Φ20×2无缝不锈钢管;

ICU病房.室内管选择,如负压病房:Φ10×1无缝不锈钢管;

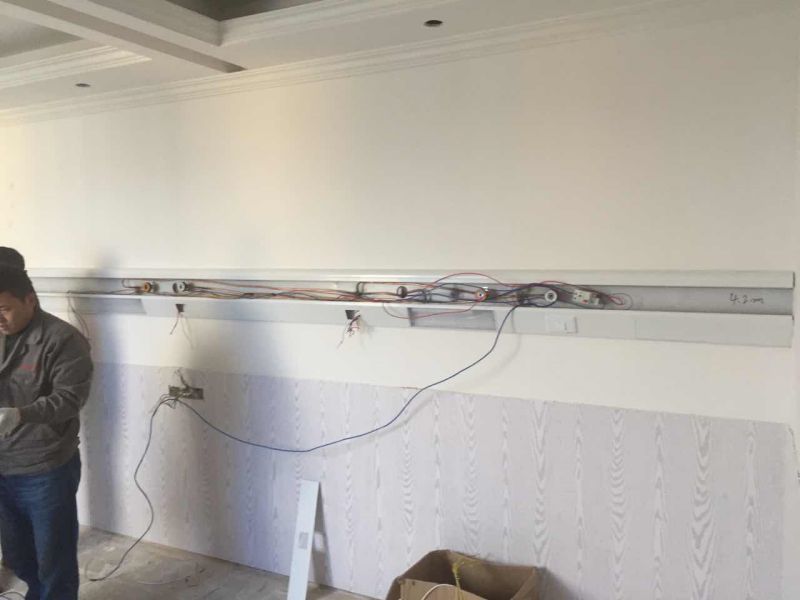

在铝合金装饰带(垂直部分)和铝合金设备带内敷设吊顶以下管道;

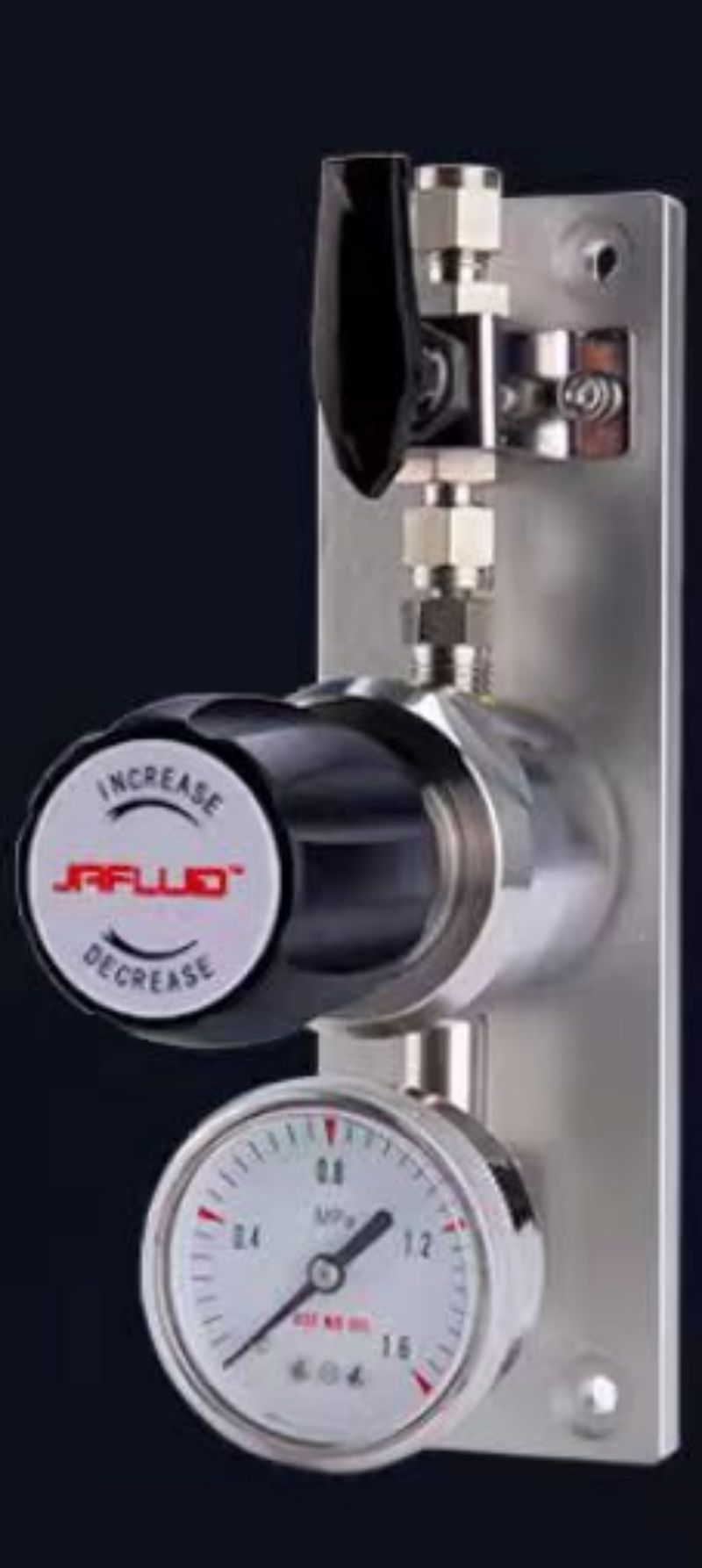

三.压缩空气二级稳压装置

配置方案:

在感染楼1-2层每层配置一个二级稳压箱;分别控制病房压缩空气压力;

作用:

序号名称型号规格

1304无缝不锈钢管φ20×2.φ10×1

不锈钢维修阀Φ20


3压缩空气二级稳压装置(标准)双向设计空气终端(全金属).德国标准插座)自密封插座,德国标准气体插座,全金属结构压缩空气稳压装置的作用是使主管道00.5Mpa-0.7Mpa(可调)空气压力按要求调压后顺利输送到每个使用的压缩空气区域进行医疗用氧。

特点:

采用双通道设计,确保一次维修时另一次正常工作,在流量较大的情况下,也可同时供气,确保使用气点的任何压力.保持流量均匀.稳定;所有阀门均采用国标产品。减压功能,确保输出压力为0.4~0.5MPa内部可调功能,即400L/min在范围内,无论是终端所有终端同时使用氧气或氧气,压力恒定;减压阀最大输出流量不小于20m3/小时;稳压箱出口设有安全阀,当分管压力超过工作压力时,自动排气排出压力为1.25倍;对于呼吸机.麻醉具有保护和缓冲功能。

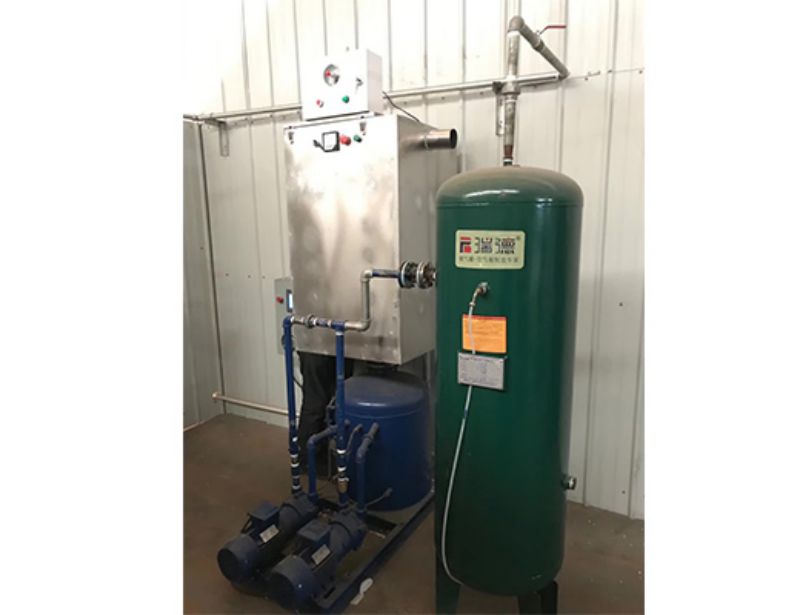

四.医用压缩空气机组

1.2台无油涡旋压缩主机,不少于3台.7kw,排气量不小于0.41m³.min/1用1备

2.内置2套模块化吸干机,单台流量0.5m³.min,用露点仪监控,传送中央控制柜,内部,设置气动阀,自动开关


3.内置1个200L储气罐,碳钢材料,0.8MPa,带自动排水器

4.内置2套3级过滤器、汽水分离/精密过滤/高效过滤/灭菌过滤器、精度过滤器、精度过滤器≤0.01um

5.PLC触摸屏中央控制系统,实施监控,预留远程通信接口,压力报警装置,监控运输,监控运输行时间

6.内置气体分离器,不锈钢材料,0.8MPa,

7.集成撬装座椅,减震装置和脚轮便于运输
