医用液氧供应源设备设施组成主要包括医用液氧贮罐、汽化器、减压装置等。

 1.医用液氧贮罐

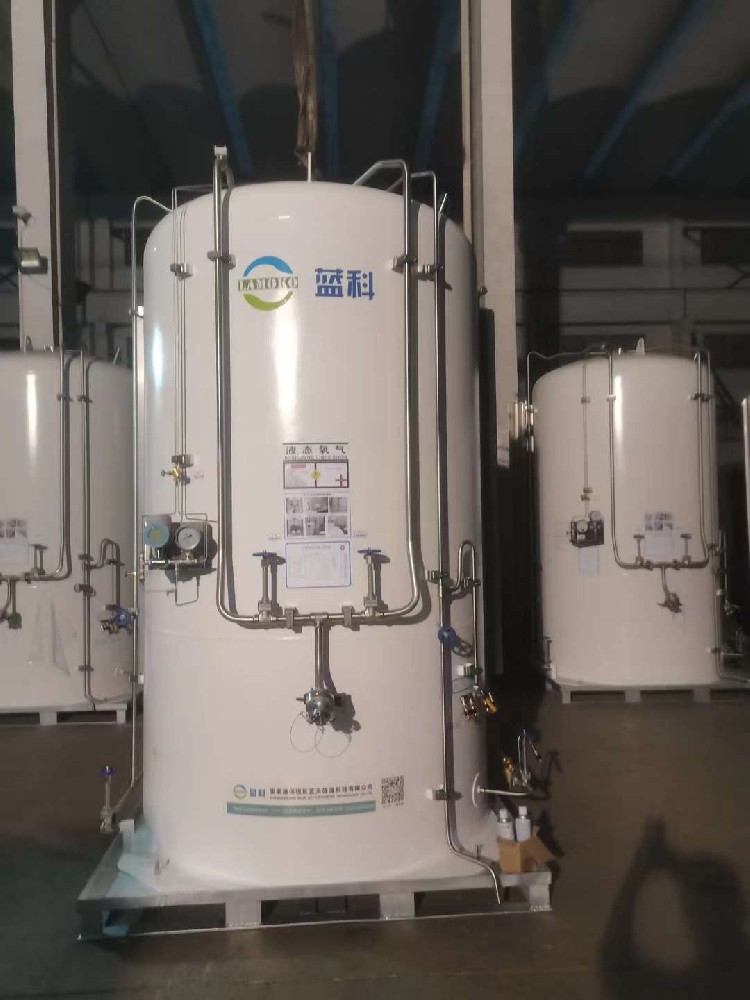

医用液氧贮罐是一种专门用于贮存和供应低温液态氧的夹套式真空粉末绝热压力容器， 主要由容器本体、操作系统、显示仪表、增压装置和安全装置等部分组成。

(1)容器本体：其内筒选用符合中华人民共和国国家标准GB 9684—2011《食品安全国家 标准不锈钢制品》的06Cr19Ni10奥式体不锈钢(食品级不锈钢材料),外筒选用Q235R 或者 16MnR优质容器用钢。由于内外层的温差极大，必须进行严格隔热，隔热方式为通过向夹层 空间内充填多孔性微粒绝热材料，并抽至规定真空。

(2)操作系统：医用液氧贮罐底部周围设置有液氧充装、残液排放、供液、放空、压力调节、 内筒增压等各种阀门。

(3)显示仪表：医用液氧贮罐上安装有观察内筒压力的压力表和液面高度的液位计。

(4)增压装置：由增压器及对应调节阀组成，增压器为肋片管串联结构，与贮槽罐构成密 闭循环系统。开启增压器输入阀，内筒的液氧经增压器吸热汽化后，通过升压调节阀的调节后 返回内筒，达到内筒的增压，使医用液氧贮罐可以向外流出液化气体，并可使流出液体的压力 和流量符合要求。

(5)安全装置：在医用液氧贮罐管路上安装有安全阀、防爆膜等安全装置。当罐内压力超 过安全阀开启压力值时，安全阀将开启卸压，若安全阀卡死不动作，压力持续升高，超过防爆膜 的整定值，膜片将爆破卸压，防止出现安全事故，防爆膜一旦爆破即需及时更换。

2. 汽化器

汽化器是一种将液态气体转化为气态气体的设备。以空温式汽化器为例,医用液氧贮罐排出的液氧流入汽化器后，汽化器利用翅片管吸收空气温度，加热低温液 氧，使其蒸发为气态氧。

3.减压装置

减压装置主要由减压阀、截止阀、压力表、安全阀等部件构成，当汽化后的氧气压力高于使 用压力时，可通过减压装置减压，使其输出压力达到使用要求。
