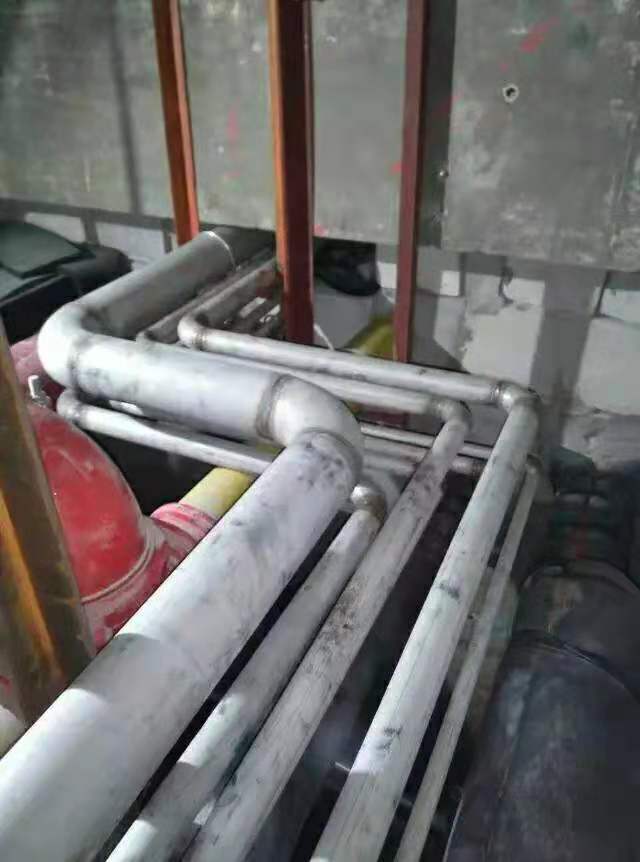

1.管道及管道组成件的焊接和焊后热处理的质量应符合国家现行标准《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011的规定。

2.当在焊缝上开孔或开孔补强时，应对开孔直径1.5倍或开孔补强板直径范围内的焊缝进行射线或超声波检测。射线检测的焊缝质量合格标准不应低于现行行业标准《承压设备无损检测第2部分射线检测》JB/T4730.2规定的Ⅱ级,超声检测的焊缝质量合格标准不应低于现行行业标准《承压设备无损检测第3部分超声检测》JB/T4730.3规定的I级。被补强板覆盖的焊缝应磨平。管孔边缘不应存在焊缝缺陷。

3.平焊法兰、承插焊法兰或承插焊管件与管子角焊缝的焊脚尺寸,应符合设计文件的规定,并应符合下列规定:

（1） 平焊法兰与管子焊接时,其法兰内侧角焊缝的焊脚尺寸应为直管名义厚度与6mm两者中的较小值;法兰外侧角焊缝的最小焊脚尺寸应为直管名义厚度的1.4倍与法兰颈部厚度两者中的较小值。

（2）承插焊法兰与管子焊接时,角焊缝的最小焊脚尺寸应为直管名义厚度的1.4倍与法兰颈部厚度两者中的较小值。

（3）承插焊管件与管子焊接时,角焊缝的最小焊脚尺寸应为直管名义厚度的1.25倍,且不应小于3mm。
