养老院应该配置安装中心吸引系统?
应该配置!

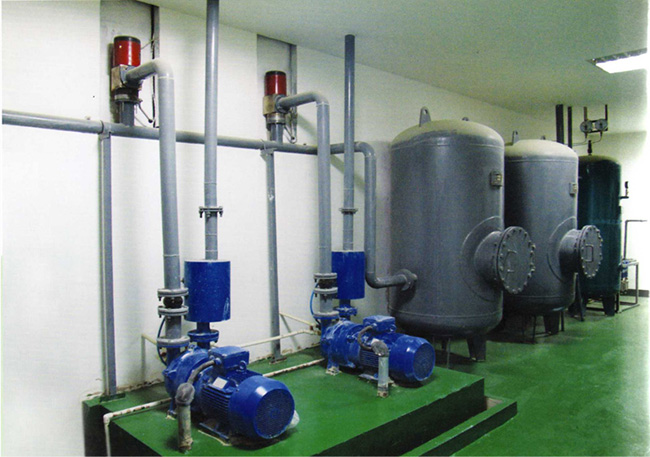

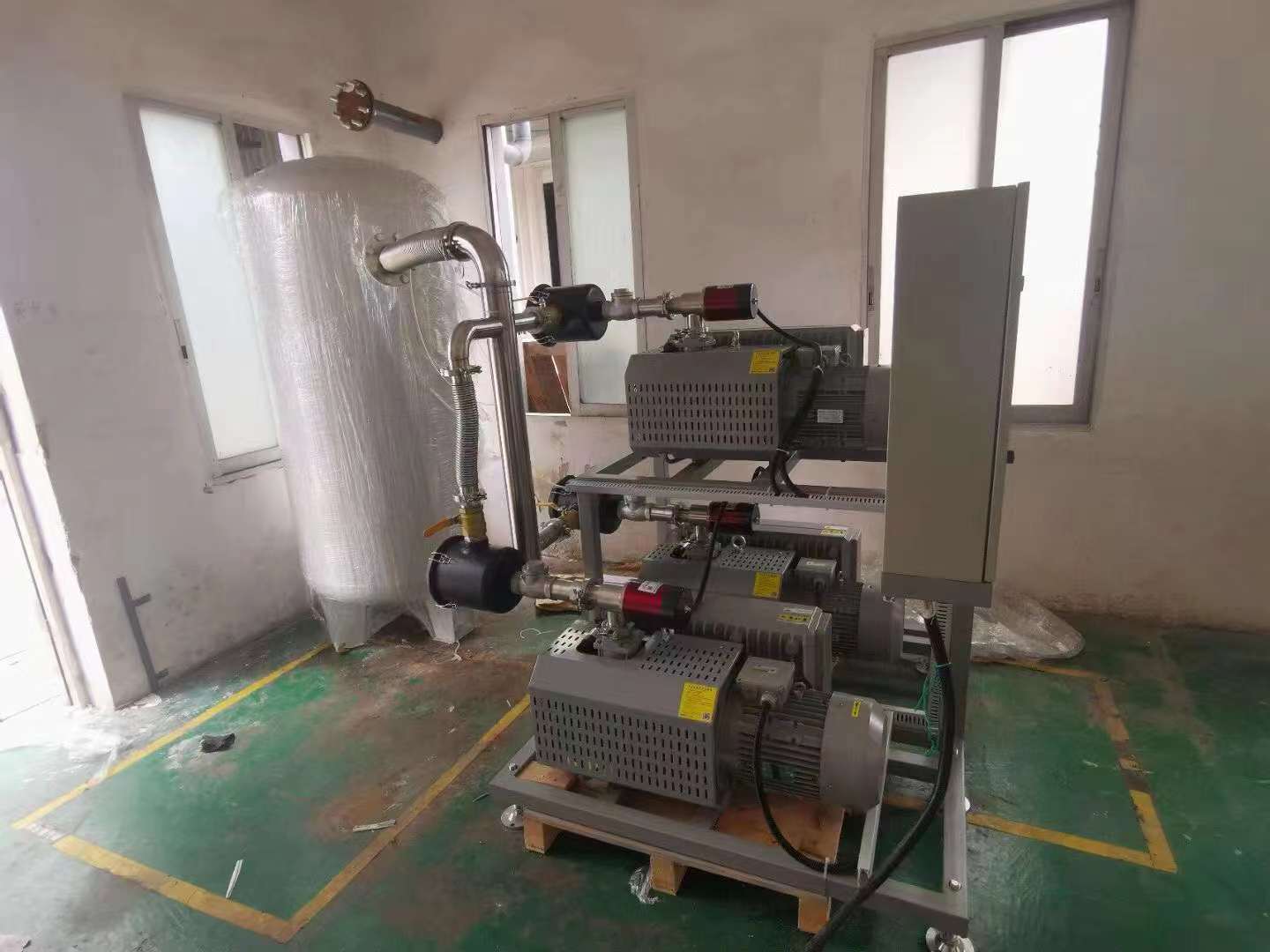

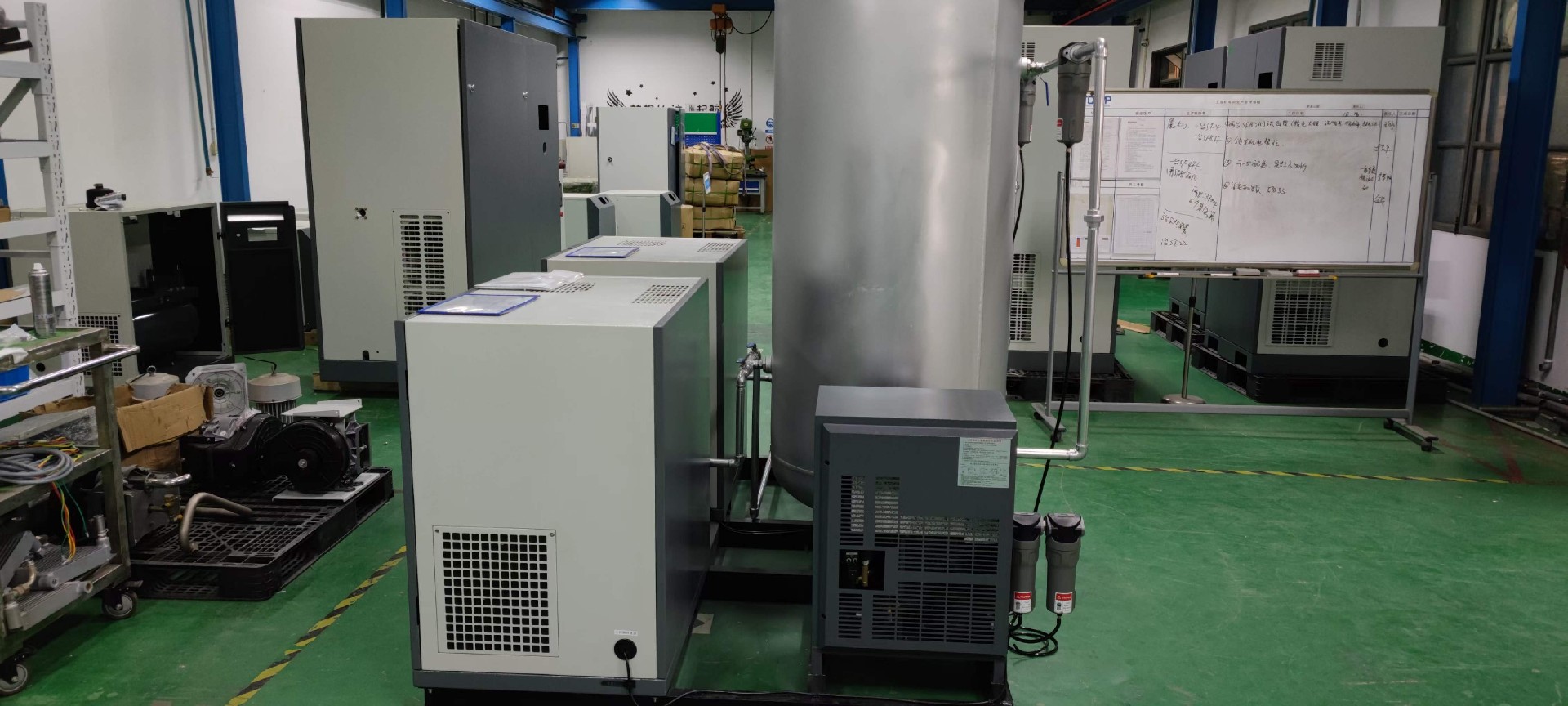

中心吸引站
负压吸引站位于一楼,其布置如下所示:
项目序号名称型号规格数量备注
需要三台无油真空泵(非水环式),每台产能不少于300m3/h。这三台泵将会被组装成一个机组。
有两只2.5立方米的真空罐。
一个只有3个气缸的装置,其中1个气缸进气,12个气缸出气。
重写:
一台三泵联动的吸引电控柜,包含三台水泵,分别进行联动控制。
售出2套、抽吸量为2400升/分钟的牙科用5抽吸机。
这是一个用于牙科机组的电控柜,有6个泵联动的功能,还有3个泵联动和1个泵的功能。
一只排气量为≥600m3/h的细菌过滤器。
牙科8号除菌过滤器,排气量为每分钟3000升,共有2只。
提供1套管路和阀门配套。
一套能够处理900立方米/小时的10个尾气灭菌器。
2个中央吸引站的技术参数
1)三台吸气站同时运行的最大抽气量:不少于900立方米/小时。
2)负压调节的范围为-0.04至-0.07兆帕(可以连续调节)。
按照医疗要求,可以采取小范围减压的方法来缓解吸引压力。
4)在负压达到-0.07Mpa的情况下,系统增压率应不超过1%(国家标准为1.8%)。
5)吸引站应尽量减少噪音,其室内噪声水平应不超过80分贝(A),室外噪声水平应不超过60分贝(A)。
6)泵的自动启停参数为启动压力为0.04MPa,停止压力为0.07MPa(可根据实际需要进行调整)。
7)吸氚站排出口细菌数量限制在每立方米不超过500个。
牙科用的3抽吸机
技术参数:
我们采用了进口品牌的大流量轴流风机。
2)配备了可视窗口、污物集装罐、油水分离器和冲洗排污系统。

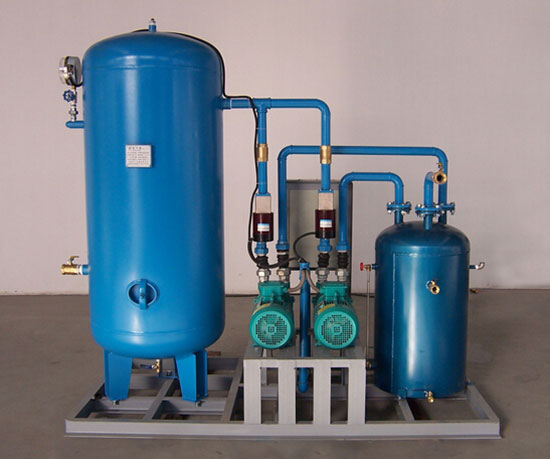

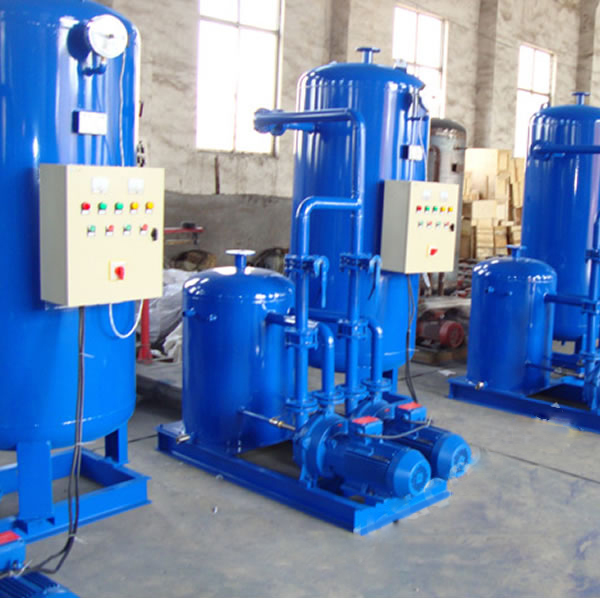

3)该机组采用一体式设计,将所有功能集成在一起,采用柔性连接方式,安装现场方便易行。(附有图片进行说明)
4)使用备用泵,并循环使用。在自动运行时,会监控每个泵的使用状态。如果其中某个发生故障,设备会自动检测并发出警报。同时,设备会跨越故障泵继续循环工作,保证气体供应不中断。(见图片)
5)安装流量调节阀,可调节压力在-180至200毫巴之间,以避免负压值过高或过低。(可参考附图)
该设备配备了单向阀门和模拟量调节阀,方便监控和维护。
7)提供远程控制端口,使得可以实现对设备的远程启停控制;
我们选用了施耐德品牌的元器件,结合PLC和触摸屏技术进行控制。通过触摸屏显示屏幕,用户可以方便地进行设置和调试,并能够显示各种相关信息。
9)使用压力传感器实现自动运行控制;具备逆转保护功能;可选择断电自动恢复。
10)该设备具备以下信息显示功能:展示报警信息、保养计划、运行时间、运行状态、操作钮、电流、趋势图以及数据库内容。(图片仅供参考)
11)需要符合电气安全规范,并提供电磁兼容报告。
12)提供一种注册证备案凭证;
13)可以提供远程通信协议接口,将上述数据和信息通过网络传输到远程计算机的工作站,并提供数据结构,方便业主编程组合显示多个站房的信息。
14)当真空负压超过上下限时,会发出声光报警信号。电控柜具备二台真空泵的交替启动、延时跟踪、延时设定、跟踪报警、手动和自动控制功能。当其中一台工作泵发生故障时,电控柜能自动启动备用泵,确保吸引系统正常工作。
当站内的负压高于-0.035MPa或低于-0.075MPa时,会自动触发报警箱,发出声光信号,提醒值班人员要立即采取相应措施。声光报警器在55分贝环境下,在1.5米范围内会听到报警声音和看到红色报警信号。当负压泵连续工作2小时时,可自动断电并自动报警,并与医用气体中心的监控系统连接。
该控制柜已经通过CE认证。
四个废气灭菌器:
技术参数:
这个系统由消毒箱体、不锈钢管道、智能控制系统等组成。
采用高温、紫外线和臭氧离子三种方法,同时实现消毒、杀菌和除臭的效果,提高消毒灭菌的效能。
排气量超过300立方/小时,灭菌效率高于99.99%。
4)功率不超过3千瓦,具有高度的安全性和可靠性。
5)该设备全自动控制,可以独立运行,不需要连接原有的负压设备,非常安全可靠。该设备还配备了运行状态和故障报警等功能。
5真空罐
真空罐是用来储存负压的容器。由于管道内的水可能会进入真空罐,因此需要定期将位于真空罐下方的截止阀旋开,释放水分。排水完成后,应立即关闭截止阀,并确保其不会泄漏,否则会影响负上限值。
在吸引站出口横管与竖井立管交叉处,需要设置一排污罐。这些污罐的作用是吸取管道系统内的污物,并且应该定期进行排放。通常情况下,每半年需要排放一次。
真空吸引流程包括以下步骤:首先通过气端点吸入污液,然后收集到集污罐中,再经过真空罐和除菌过滤器,最后由负压泵排出气体,将污液集中至集污池。污水经过污水泵送往污水处理站处理。
6号吸引系统管道的设计
根据国家标准GB50751-2012的要求,本项目的负压吸引管道将使用脱脂不锈钢无缝钢管。该不锈钢管符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的相关规定,其材料性能应不低于OGr18Ni9奥氏体。对于医疗管道进入房间后的接入,则采用脱脂紫铜管连接到医疗槽或吊塔中。
根据《国家标准GB50751-2012》的规定,终端设备的吸引率应以100%计算,而普通病房内的氧气终端设备的吸引率则应以10%计算。具体的计算方法请参考《国家标准GB50751-2012》的表3.0.2和表B.0.1。
管道连接方法的技术要求:
吸引管道所采用的不锈钢管均通过氩弧焊焊接,并且整个系统的金属密封连接都得到了应用。采用金属密封连接,不仅能够确保系统具备完全的气密性,而且还能便于拆卸和维修。
为了方便维修,走廊横管上安装了不锈钢维修阀。所有管道、阀门和不锈钢球头连接都必须经过脱脂和冲洗处理。
护士站位于8病区,监测并警示负压压力的设备。
为了确保病区病房内终端压力的安全使用,每层护士站都有一套压力区域报警装置。当压力低于-0.035MPa的下限值或高于-0.075MPa的上限值时,装置会发出声光报警信号,并与医用气体中心监控系统连接。
9系统的压力试验和吹扫有以下技术要求:
管道安装完成后必须进行系统强度试验。试验介质可选择氮气或无油压缩空气,试验压力为0.2MPa,试压时间为10至30分钟,试验结果以发泡剂检测无渗漏为合格。
管道系统漏率测试:在通过管道强度测试后,必须进行系统泄漏测试。测试介质为氮气或无油压缩空气,测试压力需与管道设计压力相同,测试时间为24小时。如果每小时泄漏导致的升压率不超过1.0%,则测试结果视为合格。
系统清洗:通过吸引管道强度泄露试验的合格后,需要对系统进行清洗。清洗介质可以使用氮气或无油压缩空气,清洗结果以出气口无杂质、干净为合格标准。
管道接地
吸引管道的接地须符合行业标准,并且其接地电阻应小于10Ω。
