养老院中心供氧系统安装需严格遵循医疗安全标准,结合适老化需求,具体流程及要点如下:
🧰 一、安装前准备
需求评估与设计
根据床位数量、老人健康状况评估峰值用氧量,确定氧气终端分布位置(如每床1个);
设计管道走向:优先直线敷设,减少弯头,主管道避开高温、易燃区域;
氧气站选址:独立通风房间(制氧机)或室外安全区(液氧罐),距建筑物≥5m并设2.5m高防火墙。
材料与资质
管道材质:主管道选用 304/316L不锈钢管(DN15-DN50),支管选用 脱脂紫铜管(TP2);
施工单位需持有 GC1/GC2级压力管道安装许可证 及医疗器械注册证。
🔧 二、安装施工流程
阶段1:主管道安装
步骤 操作规范
管道敷设 沿墙/顶棚固定,坡度≥0.002(氧气管坡向排气口,负压管坡向集污罐)
穿墙保护 加装PVC套管,套管内无焊缝,缝隙填充防火泥
安全间距 与电缆/燃气管平行间距≥0.5m,交叉间距≥0.1m
阶段2:设备与终端安装
氧气源安装:
液氧罐基础做防雷接地,储罐区设防爆通风系统;
制氧机安装后调试输出压力(0.6-0.75MPa)及氧浓度(≥93%)。
病房终端:
设备带安装高度 1.3-1.5m(轮椅可操作),接口采用防误插设计(氧气为绿色);

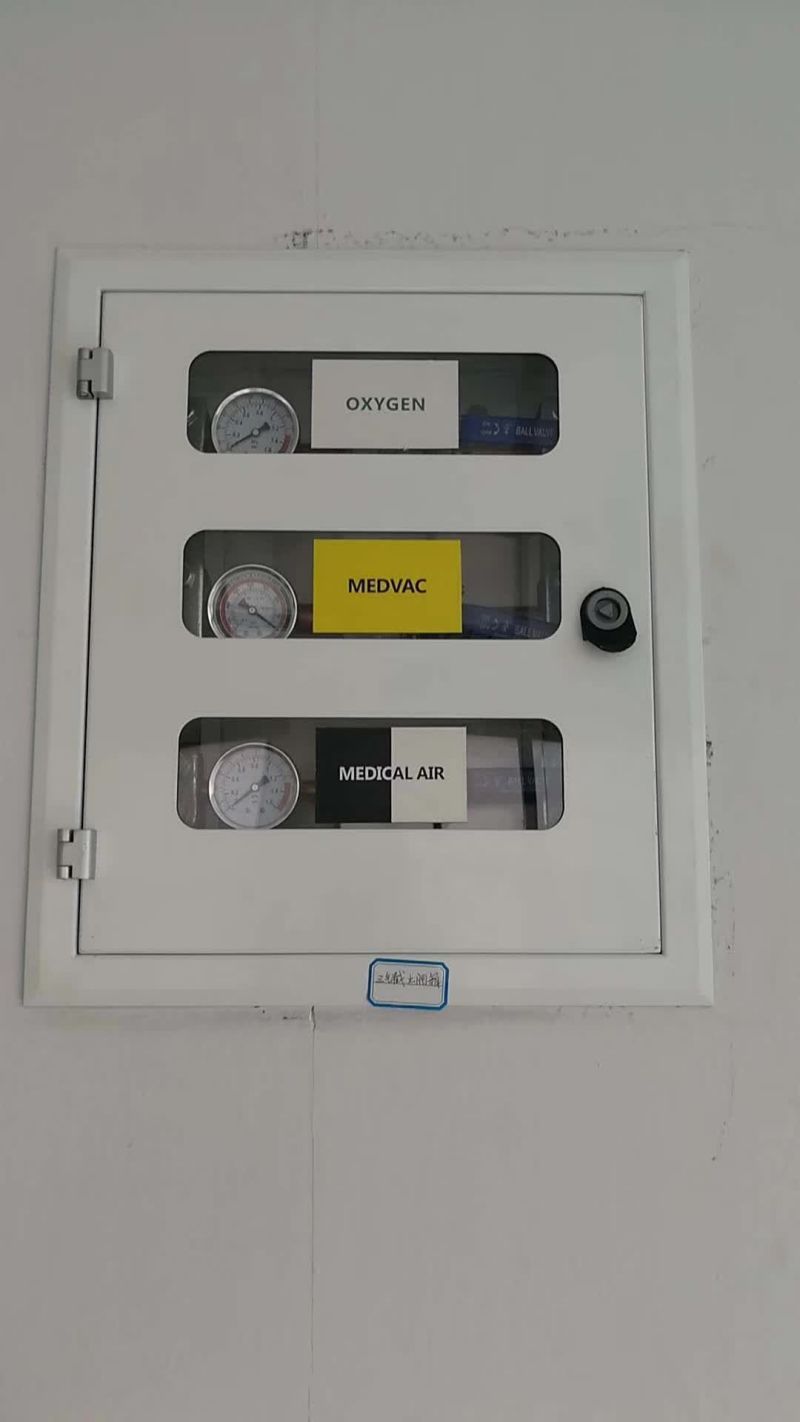

每层支管加装 二级减压箱(输出压力0.2-0.4MPa)及流量计。
阶段3:系统调试
密封性测试:
用1.5倍工作压力保压24小时,压降≤1%;
氦检漏漏率≤1.0×10⁻⁹ cc·atm/sec(氧气管道)。
功能验证:
末端氧气压力≥0.2MPa(普通病房);
模拟主氧源故障,备用系统切换时间≤30秒。
⚠️ 三、安全强制要求
监测报警:

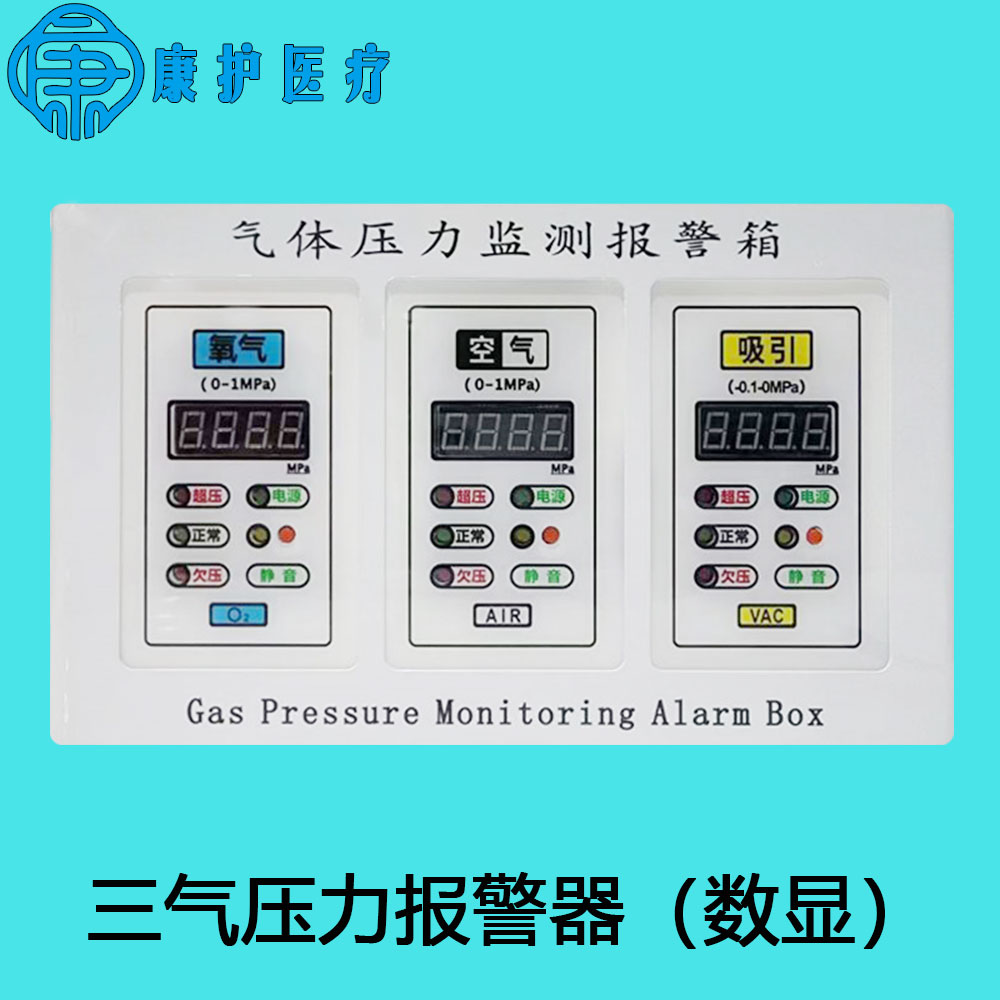

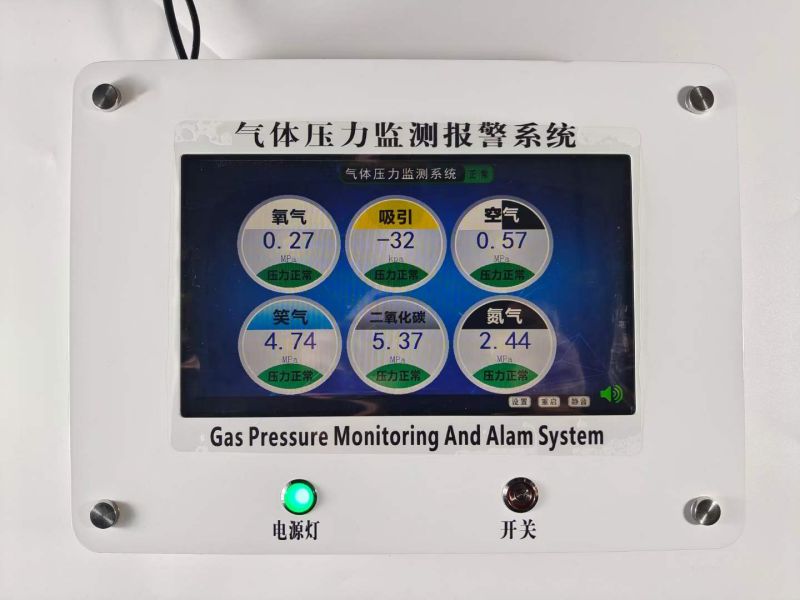

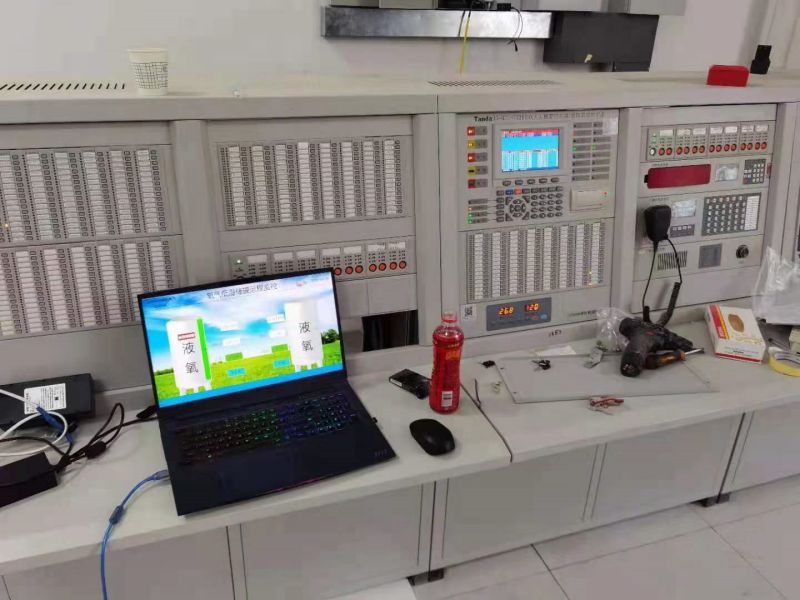

护士站设压力/流量监测仪,氧浓度超23%自动报警;
液氧站安装防爆照明及声光报警装置。
应急措施:
公共区域配置便携氧气瓶及吸痰设备;
管道每80m设一处防静电接地(电阻≤10Ω)。
📊 四、养老院适配方案
机构规模 供氧气源 管道方案 终端密度
小型(<50床) 制氧机+10瓶汇流排备用 铜管支线+不锈钢主管 每床1氧1吸引接口
大型(>100床) 液氧罐+制氧机双冗余 全不锈钢管道,预留20%扩容余量 活动区增设公共终端
验收依据:符合《YY/T 0187-1994 医用中心供氧系统通用技术条件》及《GB 50751-2012 医用气体工程技术规范》。
🔄 五、维护与管理
日常巡检:每周检查管道密封性,每月检测终端出氧纯度;
应急演练:每季度测试备用氧源切换及报警响应;
人员培训:护工需掌握吸氧操作、泄漏应急处置流程。
总结:养老院供氧安装以 安全冗余设计(主+备+应急) 为核心,通过不锈钢/铜管分级敷设、终端适老化布局、智能监测三重保障,确保老人用氧安全可靠。
