(1)空气压缩机

空气压缩机安装时应按规范要求调平和找正，空压机需做设备基础以抬高设备，便于操作 及维护。基础可采用钢结构焊接制作，也可做混凝土基础，设备就位后用膨胀螺栓固定。其基 础高度可根据现场情况确定，一般为100 mm～150 mm。空气压缩机的安装水平，其偏差不应大于0.2/1000,检测部位应符合相关规范要求。部分品牌的空压机出气口在机组下方，水易积存在低处，故需在每台机组出气口最低处加 排水阀。空压站的进气口的设置应符合现行国家规范的规定。

(2)站内其他就地安装设备

压缩空气站内的其他就地安装设备就位前，应检查并确保管口方位、地脚螺栓孔和基础的 位置与施工图相符，各管路口应清洁和通畅，然后按照施工图将各设备在站内就位安装平稳。

(3)站内各级空气过滤器

站内各级空气过滤器的安装高度和位置，应考虑观察和维保时是否方便，管道中心高度一 般在1000 mm～1600 mm。

空气过滤器的自动排水阀的排水管路可以直接连接到过滤器上，在自动排水阀的出口螺 纹上连接软管快速接头。

空气过滤器的手动排水阀就不能直接连接到过滤器上，因过滤器的介质排放有油和水，同 时有压力，布置手动排放废液的管道需要考虑以下几点：留出拆卸过滤器外壳的空间便于以后 的维护保养，因废液排放时有压力，为保证废液不会到处乱溅，可以采用将软管插入到排水管 路中至少500 mm以上。

(4)站内排水管路

空压机和冷干机的冷凝水排放采用快速接头,用PU 软管连接，接入排水管路。

站内排水管路接入下水道或室外，排水软管应采用透明PU 管，便于观察管路中机油的泄 漏情况。在北方地区接出室外的排水管路应采取措施防止管路结冰后堵塞排水管路，影响废 水的排放。

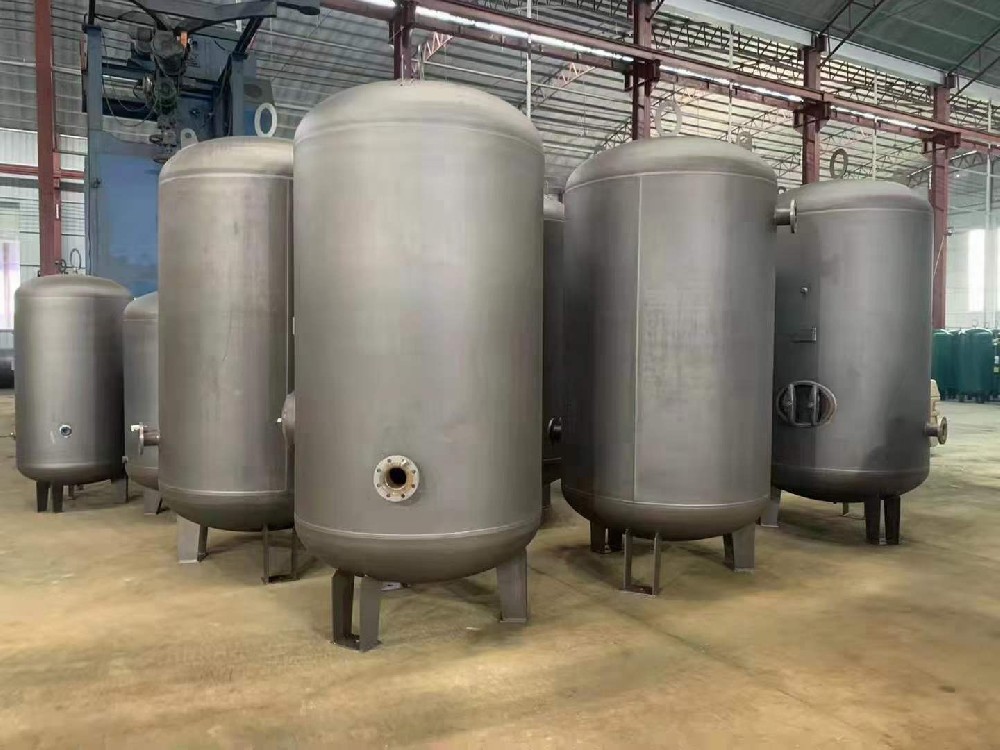

(5)空气储气罐

在基础上安装固定空气储气罐时，应防止罐体受外界因素影响导致倾倒，罐体倾斜度应小 于1/1000,空气储气罐采用地脚螺栓固定。空气罐下部必须设置手动排水阀，当自动排水阀 失灵后可以手动排水，排水阀附近200 mm～300  mm处预埋接线底盒用于连接控制线。
