医用中心吸引管道系统设计安装
时间:2023-05-16    发布人:admin    点击数:1148

管道规格

按照《医用气体工程技术规范》(GB50751-2012)的要求进行计算,管道的规格应该如下:

吸引领导者:

请提供∅102X3.0和∅108X3.0的信息。


病房通道:

25×2.0,32×2.5

改写和重新表达:

直径为38毫米,厚度为2.5毫米,直径为40毫米,厚度为2.5毫米。

48直径2.5厘米,57直径2.5厘米。


76毫米直径,壁厚为3.0毫米,

病房的支管:

普通病房大小为Φ10×1.0。

重症监护室和救护室:Φ12×1.0

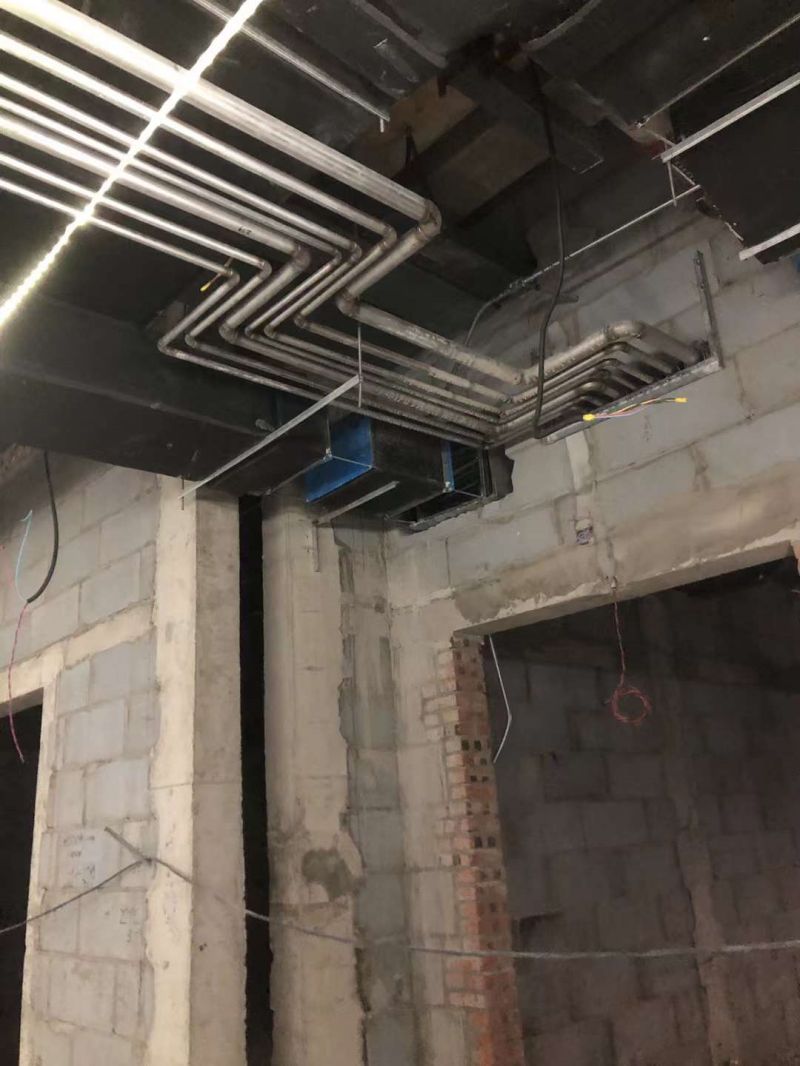

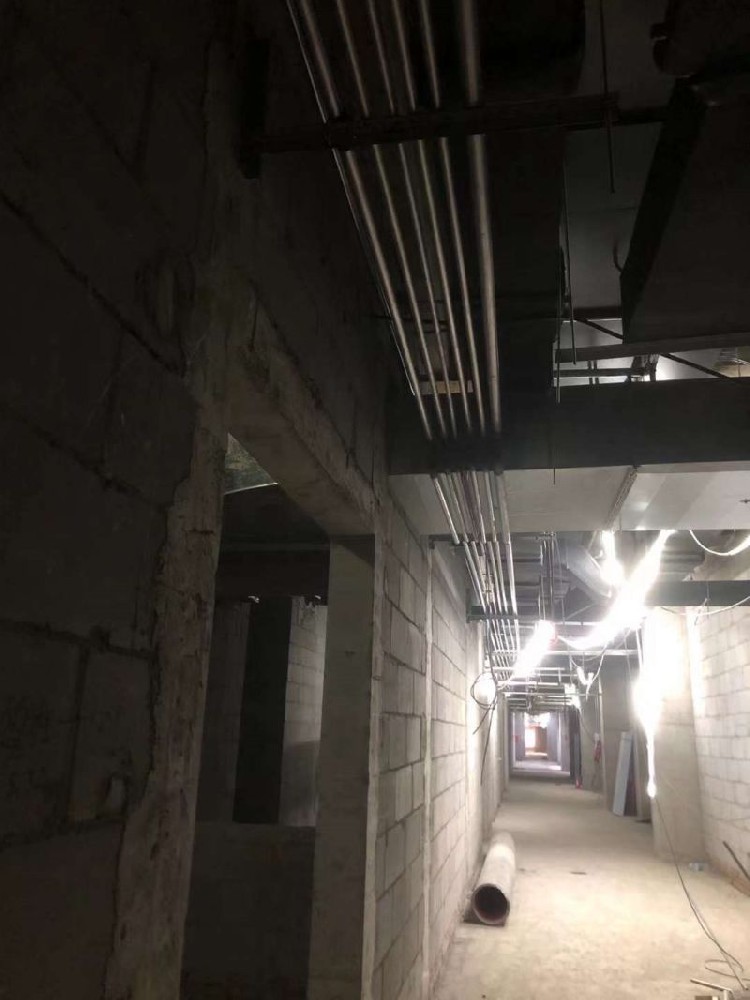

以上不锈钢管的尺寸与规格应符合GB/T14976的要求。从中心站到每个用户层的吸引管路是主要管道。在吸引氧气的地方,副管道必须从主管道接出并沿走廊敷设,以供楼层间使用。所有支管道都应连接到副管道并延伸至病房用气终端处。在进入病房之前,管道应该通过支架和抱箍固定在离楼顶500mm的位置,即安装高度为(H-500)。进入病房的管道都应该暗装于铝合金装饰罩之内,并连接到床头设备带。管道应敷设于规定的气体管槽内以保证病房的美观度。同时,在穿墙或穿过楼板时,管道都应该被套管所包裹,并在其两端用石棉封闭。在穿过墙体的套管应与墙面平齐,而在穿过楼板的套管上端面则应高出楼板面400mm。在管子的套管内,任何管段都不得有任何焊缝或其他接头。整个管道系统必须接地并保持可靠性。
