中心供氧空气管道设计安装
时间:2023-05-16    发布人:admin    点击数:771

空气管道设计:

管道材质

空气管道系统可以选择使用不锈钢管或脱脂紫铜管进行设计。不锈钢管的选用必须符合GB/T14976-2012《流体输送用不锈钢无缝钢管》标准,而脱脂紫铜管的选用必须符合YS/T650-2007《医用气体和真空用无缝铜管》标准。在本工程中,我们选择全部采用脱脂紫铜管作为空气管道材料。


管道规格

根据2012年GB50751《医用气体工程技术规范》的规定,管道规格的计算如下所示:

压缩空气主管:

直径为18毫米,厚度为1.2毫米。


2.0毫米厚的∅42管。

病房区域的管道:

1.2毫米厚的直径为15毫米的圆形管。

1.2毫米直径的∅18管材

改写:直径为28毫米,厚度为2毫米。

病房的输液管路:

重症监护室和抢救室所需的管道直径为Φ10×1.0。


3、管道连接的技术要求如下:

所有铜管尺寸规格应满足YS/T650-2007标准的要求。管道的连接方式采用标准的铜球头、螺帽和焊接连接,再用银焊连接。所有系统的连接点都使用金属密封,可确保系统气密性。走廊横管和设备内带支管都配备维修阀,以方便维护。

管道布置:

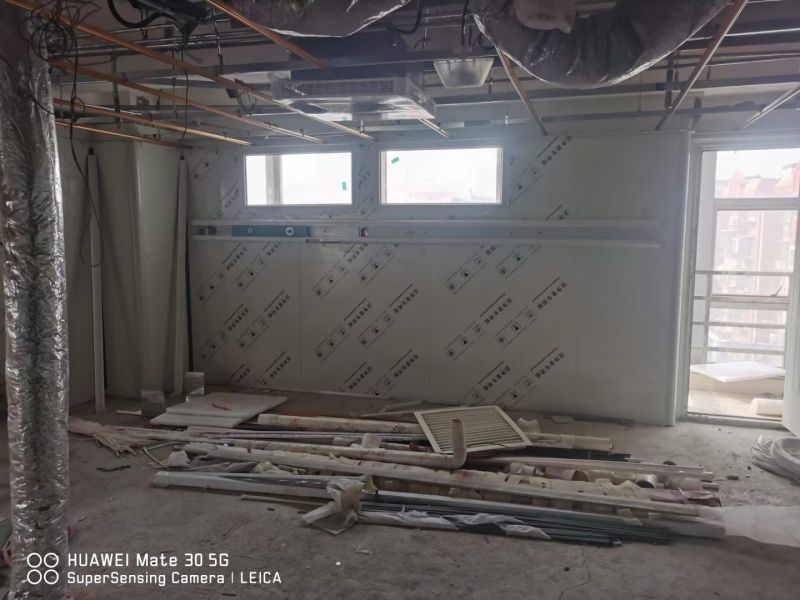

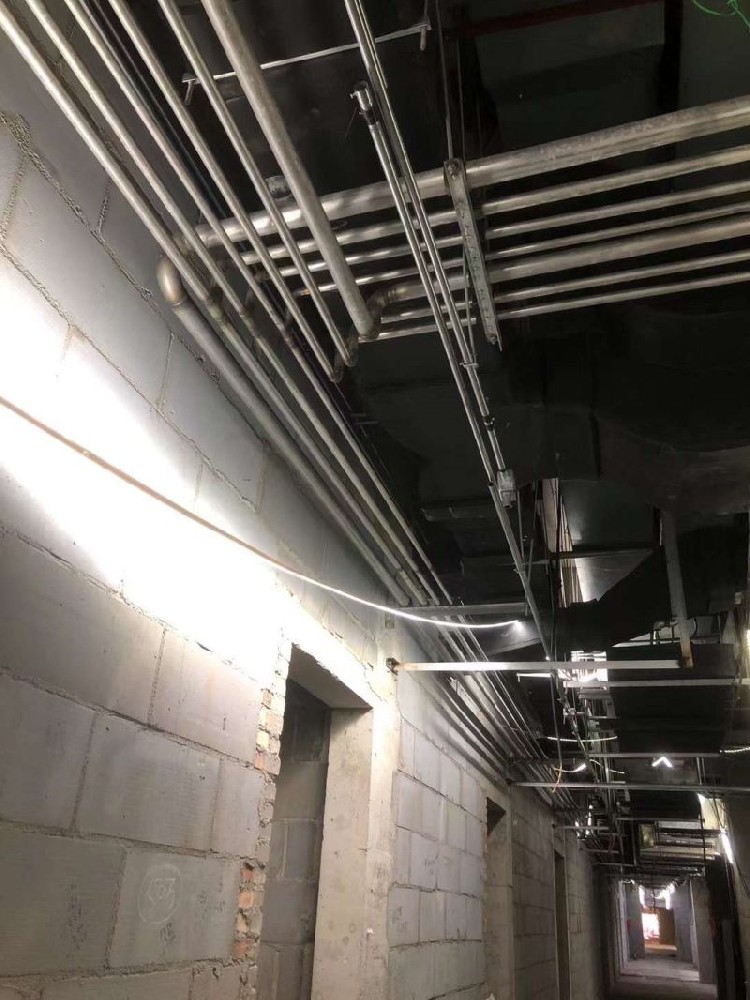

管道的主要敷设方式有两种:一种是沿地沟进行敷设,另一种则是沿走廊墙面进行架设,最终连接到大楼管道井。对于病区走廊的横向管道,则应安装在吊顶内,而病房内的支管、终端以及截止阀,则应安装在铝合金设备带内,这样不仅整齐而且美观(且可与氧气管道一同敷设)。
