医疗用压缩空气系统详细说明
压缩空气系统的动力源是中心压缩站的空压机组，通过空压机组供气使空气系统管路达到所需压力值和流量，在手术室、ICU室等重病室终端处产生压力，提供医疗设备使用。

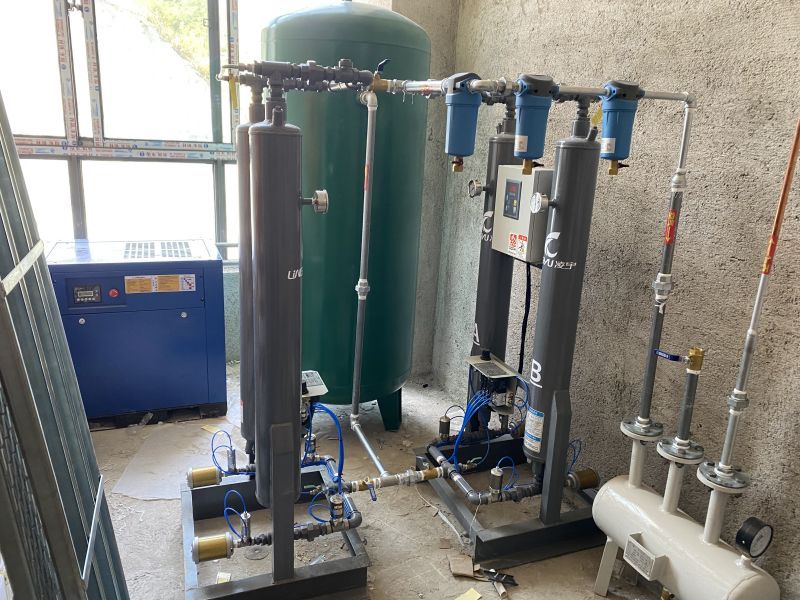

1、医疗用压缩空气站
1.1医疗用压缩空气站（位置在大楼地下一层）,配置如下:
序号 | 设备名称 | 技术参数 | 数量 |

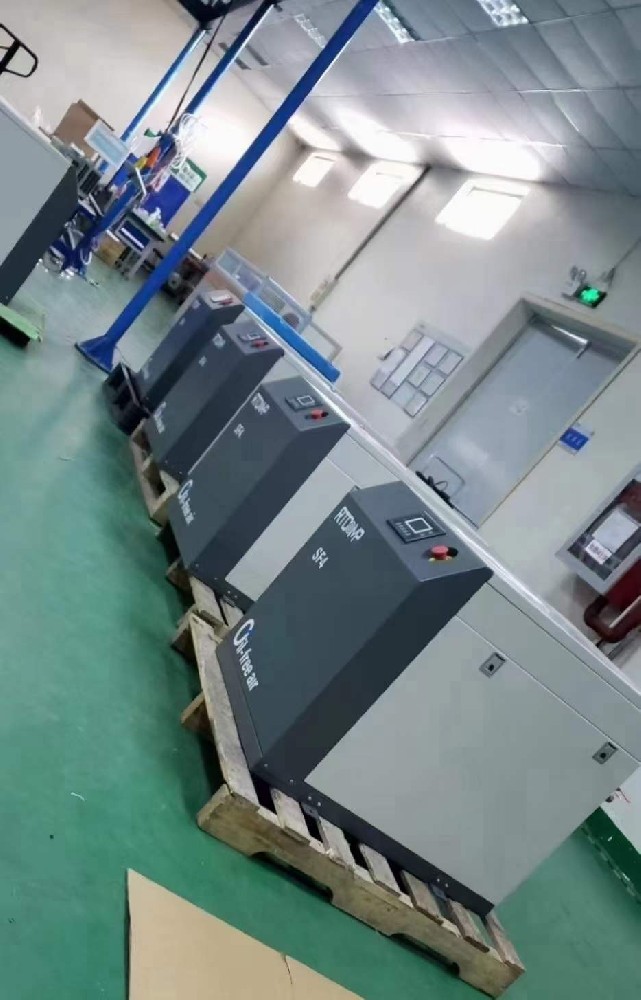

1 | 螺杆空气压缩机 | 排气量≥2.4m3/min，功率≤15kW（功率仅供参考），工作压力0.8MPa | 2台(常规单机工作,用量大时双机工作) |
2 | 吸附式干燥机 | 处理量≥2.4m3/min | 2台 |
3 | 储气缓冲罐 | 1.0m3材质:碳钢 | 2台 |
4 | 主路过滤器 | 单机处理量≥2.4m3/min | 2台 |
5 | 前级精密过滤器 | 单机处理量≥2.4m3/min | 2台 |
6 | 中级精密过滤器 | 单机处理量≥2.4m3/min | 2台 |
7 | 后级精密过滤器 | 单机处理量≥2.4m3/min | 2台 |
8 | 除菌精密过滤器 | 单机处理量≥2.4m3/min | 2台 |
9 | 配电柜 | 满足≥32kW功率 | 1台 |
10 | 露点检测仪 | 配套 | 1台 |
11 | 一氧化碳检测仪 | 配套 | 1台 |
12 | 空气大流量减压装置 | 调压阀一用一备、单个调压阀流量≥200m3/h | 1套 |
13 | 不锈钢分气缸 | 一进三出，含进出口阀门及仪表组件等 | 1个 |
1.2压缩空气站技术参数：
压缩空气站最大供气量：二台压缩机同时工作时≥4.8m3/min。
压缩空气站出口工作压力：0.5MPa (可调)。
压缩空气站内设置一用一备空气压缩机，当工作压缩机故障时，备用压缩机启动，以保证系统正常工作。
