医疗用压缩空气管道

管道材质

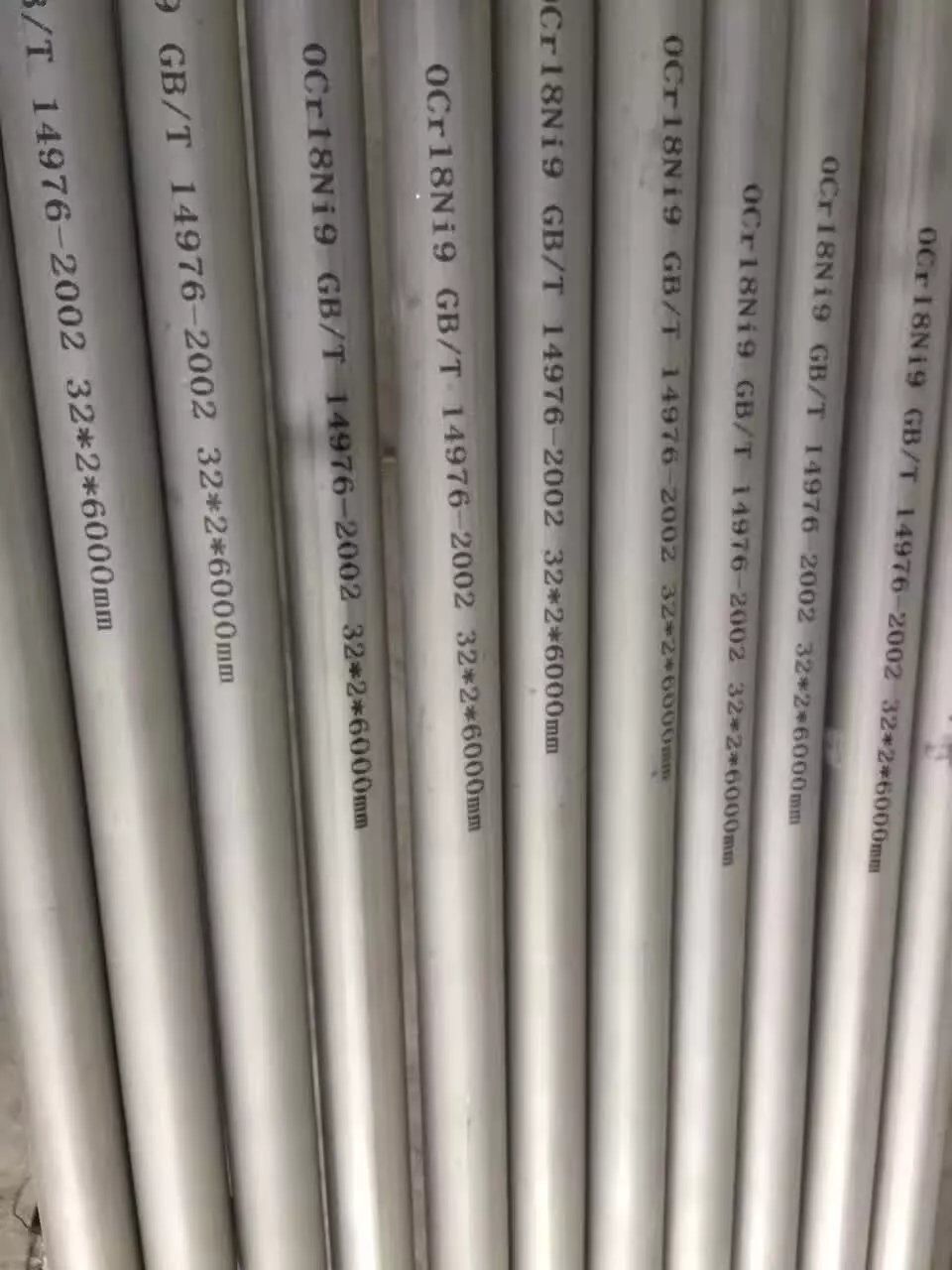

本采购空气管道采用 O6Cr19Ni10 不锈钢管。不锈钢管必须符合GB/T14976-2012《流体输送用不锈钢无缝钢管》标准。

管道规格

计算依据：GB50751-2012《医用气体采购技术规范》，计算管道规格如下：

1）总管及备用主管：

φ32×2.0医用不锈钢管(空气室外总管)

φ32×2.0医用不锈钢管(生命支持区域空气室外总管)

φ32×2.0医用不锈钢管(主楼西南区空气主管)

φ25×2.0医用不锈钢管(主楼西南区生命支持区域空气主管)

φ25×2.0医用不锈钢管(主楼东南区空气主管)

φ32×2.0医用不锈钢管(主楼东南区生命支持区域空气主管)

φ25×2.0医用不锈钢管(主楼西北区空气主管)

φ25×2.0医用不锈钢管(主楼东北区空气主管)

φ25×2.0医用不锈钢管(中心供应室主管)

2）病区横管：

φ32×2.0医用不锈钢管；（详见图纸）

φ25×2.0医用不锈钢管；（详见图纸）

φ16×1.5医用不锈钢管；（详见图纸）

3）病房支管：

重病房φ10×1.0医用不锈钢管；

2.3管道连接方法技术要求

不锈钢管连接采用标准的不锈钢球头、螺帽、焊咀连接后氩弧焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。

2.4管道布置

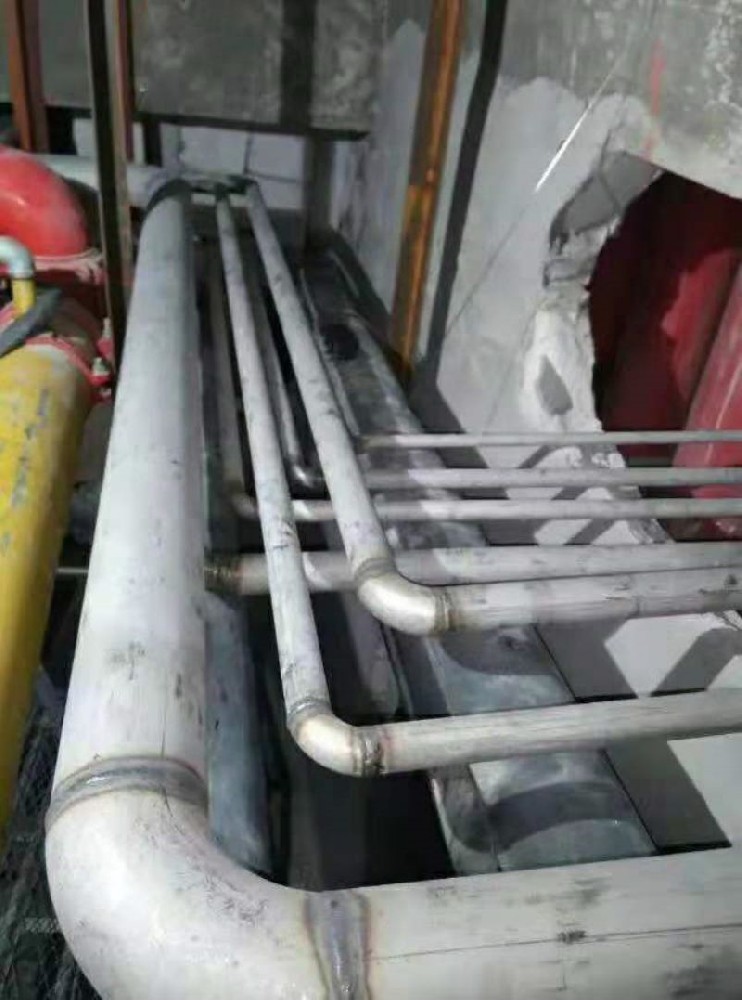

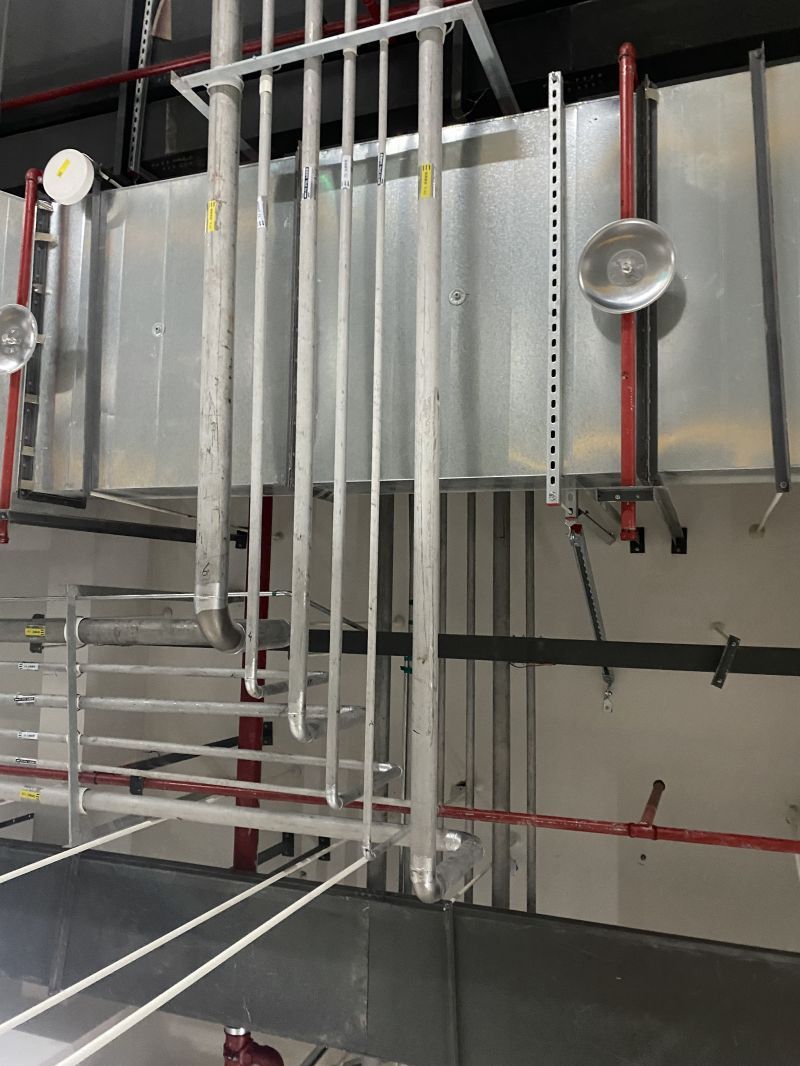

主管道沿地沟敷设或沿走廊墙面架设至大楼管道井，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观（与氧气管道一起走管）。
