1 设计标准

（1）.《特种设备安全检查条例》

（2）.GB50030-91《氧气站设计规范》

（3）.YY/T0187《医疗中心供氧系统通用技术条件》

（4）.GB50333《医院洁净手术部建筑技术规范》

2 氧气站设计的特殊要求

（1）.氧气站设计容量的确定应考虑当地海拔的影响。

（2）.空分设备的台数应按大容量、少机组、同型号的原则确定。

（3）.氧气站不得设置备用空气分离设备，但应考虑空气压缩机、氧气压缩机等旋转机组的备用。也可在手术部等处配备紧急氧气汇流排放。

（4）.当氧气压缩机超过2台时，应布置在单独的房间内，不得与其他房间直接相连。

（5）.储气罐应布置在室外。当储气罐确实需要布置在室内时，应设置在单独的房间内。

（6）.储气罐的水槽和放水管应采取防冻措施。

（7）.安全出口应设置在氧气压缩机、净化室和储气罐之间。

（8）.氧气站气体放散管应引至室外安全处，放散管口应高于地面4.5m以上。

3 空气分离制氧设备

空气分离设备是一套以空气为原料，用深度冷冻法液化空气，用低温蒸馏法将其分离为氮气和氧气的成套设备。

工业氧工艺采用中压活塞膨胀机深度冷冻循环，常温吸附分子筛，双级蒸馏。

医用氧专用成套设备工艺采用高效透平膨胀机深度冷冻循环，液氧泵取代氧压机，提高氧纯度，达到国家医用氧标准。请参见此类设备的工艺流程〔图4-1〕所示。

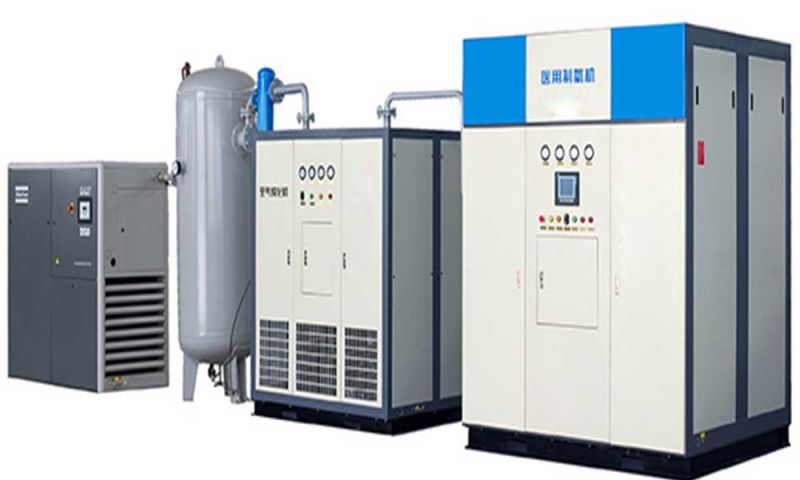

采用分子筛法制氧的设备具有以下优点：1、原料采用取之不尽的空气；2、高产氧纯度(高达95%)；3、在常温下工作，系统工作压力低(最高压力)≤0.7Mpa）4、分子筛再生不需要加热等其他手段；5、自动化程度高，操作简单，维护方便；6；、性能稳定可靠，使用周期长，运行成本低。
